Dane techniczne
| Parametry |
PE20-58
|
 |
| Ilość rur próżniowych |
20szt.
|
|
| Powierzchnia apertury |
2,01 m²
|
|
| Powierzchnia kolektora |
3,08 m²
|
|
| Masa kolektora |
65 kg
|
|
| Powierzchnia absorbcyjna |
1,63 m²
|
|
| Sprawność optyczna |
0,815
|
|
| Współczynnik straty ciepła: a1 a2 |
1,995 0,0106 |
|
| Ciśnienie robocze |
6 bar
|
|
| Modyfikator kąta padania | 1,43 | |
| Średnica rur |
Ø58
|
|
| Wymiary kolektora |
196 x 157 cm
|
Montaż

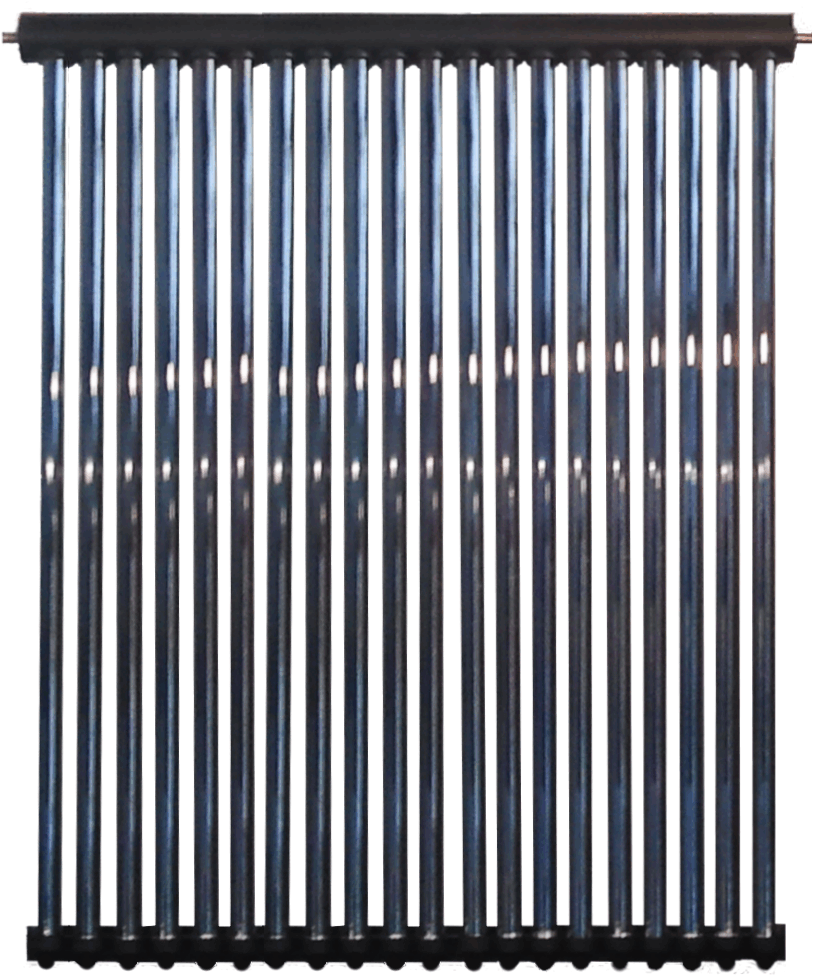

Próżniowy kolektor słoneczny PE20-58 przeznaczony do montażu na dachach płaskich i spadzistych oraz do montażu wolnostojącego.
Zastosowanie
Do podgrzewania wody użytkowej, wspomagania instalacji centralnego ogrzewania, wody basenowej. W zastosowaniach przemysłowych do osuszania osadów, podgrzewania wody procesowej i ścieków w oczyszczalniach ścieków.
Zalety
Wysokie bezpieczeństwo eksploatacji i duża trwałość dzięki zastosowaniu wysokogatunkowych, odpornych na korozję materiałów takich jak specjalne szkło solarne, miedź i stal nierdzewna. Wytrzymałe, próżnioszczelne połączenia szkło-szkło.
Wysoka sprawność dzięki absorberom pokrytym warstwą wysokoselektywną i próżniowym rurom kolektora redukującym straty termiczne.
Bardzo skuteczny jednorurowy wymiennik ciepła PrimaPower, który w celu poprawy wymiany ciepła prawie całkowicie obejmuje powierzchnie kondensatorów.
Prosty montaż dzięki przyłączaniu na sucho bez bezpośredniego kontaktu z nośnikiem ciepła.
Krótkie czasy montażu, dzięki sprawdzonemu systemowi wtykowemu na tzn. "Koneksy" do połączenia kolektorów w jedno pole.
Spełnia wymogi obowiązującej normy PN EN12975-1 oraz PN EN 12975-2.
Opis działania
Głównym elementem próżniowego kolektora słonecznego są dwuścianowe rury próżniowe. Rura próżniowa składa się z dwóch rur szklanych łączonych ze sobą na zasadzie szkło-szkło. Pomiędzy ścianami rur szklanych jest próżnia, izolująca odpływ energii cieplnej na zewnątrz rury próżniowej. Wewnętrzna ściana rury próżniowej pokryta jest selektywną warstwą absorpcyjną umożliwiającą pozyskanie energii słonecznej. Energia słoneczna w postaci energii cieplnej gromadzi się wewnątrz rury prózniowej skąd jest transportowana poprzez ciepłowód do szyny zbiorczej kolektora.W szynie zbiorczej kolektora następuje wymiana cieplna z płynem instalacji solarnej. W ten sposób energia cieplna wytworzona przez kolektor próżniowy transportowana jest poprzez pompę cyrkulacyjną lub ruch grawitacyjny cieczy do zbiornika wody użytkowej lub bufora ciepła.
Ceny oraz możliwość zakupu kolektora PE20-58 - kliknij tutaj
Przykłady realizacji:
