DeltaSol BS 4

Podstawowy sterownik firmy Resol do standardowych instalacji solarnych. DeltaSol BS 4 przekonuje do stosowania poprzez prostą formę obsługi. Jest wyposażony w nowoczesny, podświetlany wielofunkcyjny wyświetlacz, pozwalający na kontrolę systemu. Migające symbole czujników temperatury, pomp i zaworów na wyświetlonym schemacie cieplnym instalacji solarnej pozwalają na szybką lokalizację źródła danych i orientację w stanie pracy systemu. Wysterowanie i kontrola pracy systemu może być szybko i precyzyjnie realizowana. Rozwinięciem podstawowej wersji sterownika DeltaSol BS/3 z dwoma standardowymi przekaźnikami, jest wersja DeltaSol BS/4 z jednym standardowym, i jednym półprzewodnikowym przekaźnikiem do obsługi pompy solarnej ze zmienną wydajnością.

Cechy charakterystyczne:



as

  • Podświetlany ciekłokrystaliczny graficzny wyświetlacz monitorowania systemu
  • Możliwość montażu maksymalnie do 4 czujników temperatury Pt1000
  • Alternatywnie: kontrola wydajności pompy solarnej, licznik godzin pracy instalacji solarnej i funkcja termostatu
  • Dwa podstawowe schematy instalacji solarnej do wyboru
  • Licznik przechwyconej energii cieplnej, funkcja kolektorów próżniowych
  • Kontrola pracy systemu
  • Atrakcyjna obudowa i łatwa, przyjazna obsługa





Dane techniczne



obudowa plastik, PC-ABS i PMMA
typ zabezpieczenia IP20 wg DIN 40050
dopuszczalna temperatura otoczenia 0…40 °C
wymiary 172 x 110 x 49 mm
wyświetlacz wyświetlanie schematu instalacji solarnej, 16-segmentowa linia i 7-segmentowa linia wyświetlania aktualnych danych, 8-segmentowy wyświetlacz symboli stanu pracy systemu i 1 LED sygnalizacyjny
sposób montażu na ścianie lub w obudowie grupy pompowej typu FlowCon A/B
obsługa przy użyciu 3 przycisków
funkcje różnicowo temperaturowy sterownik z ustawianymi funkcjami systemu: funkcje sterowania zgodne z wytycznymi BAW, licznik godzin pracy pompy solarnej, specjalne funkcje dla kolektorów rurowych, licznik przechwyconej energii cieplnej i sterowanie wydajnością pompy solarnej (dla DeltaSol BS/4)
wejścia 4 czujniki temperatury Pt1000
wyjścia 2 standardowe przekaźniki (DeltaSol BS/3)
2 standardowe przekaźniki / 1 półprzewodnikowy przekaźnik (DeltaSol BS/4)
napięcie zasilania 210…250 V~
zużycie prądu ok. 2 VA
przyłącze elektryczne 4 (2) A 250 V~
inne wersja OEM i sterowanie wydajnością pomp na życzenie





Przykłady zastosowań:

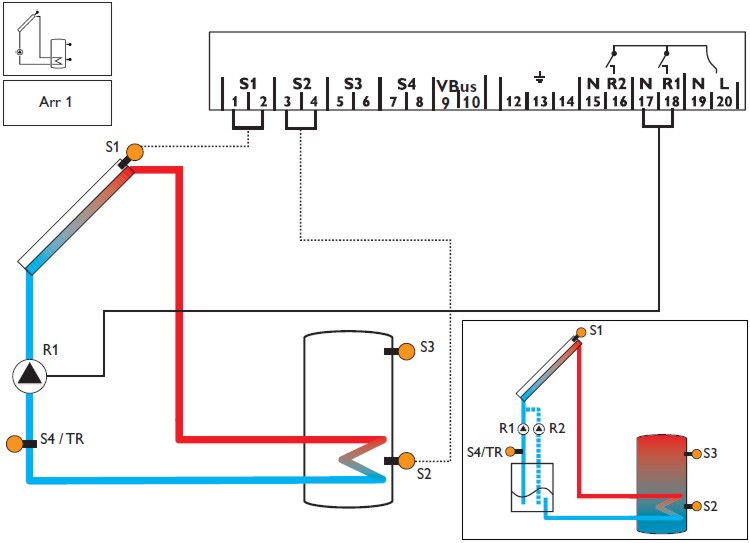

Przykład 1. Instalacja z obsługą jednego zbiornika solarnego. Możliwość obsługi instalacji typu "drain back"

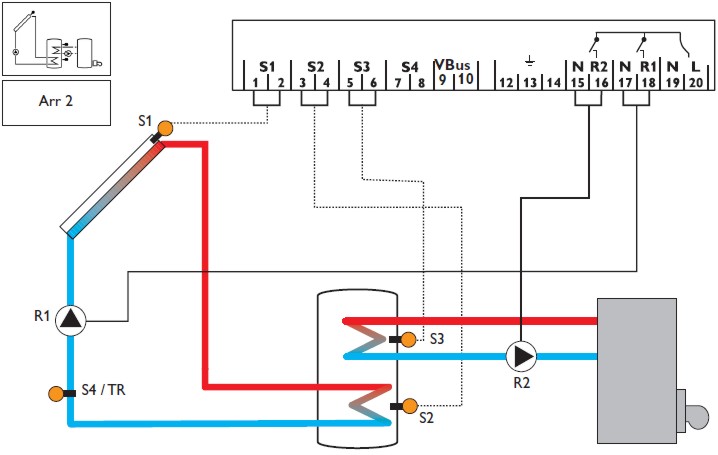

Przykład 2. Instalacja solarna z obsługą jednego zbiornika solarnego oraz obsługa dogrzewania ze źródła konwencjonalnego np.: kocioł na paliwo stałe.







Przykład 3. Obsługa instalacji z jednym zasobnikiem oraz zrzutem nadmiarowego ciepła na wymiennik np.: centralne ogrzewanie, nagrzewnica, wymiennik buforowania sezonowego.
